Quizz AXS12

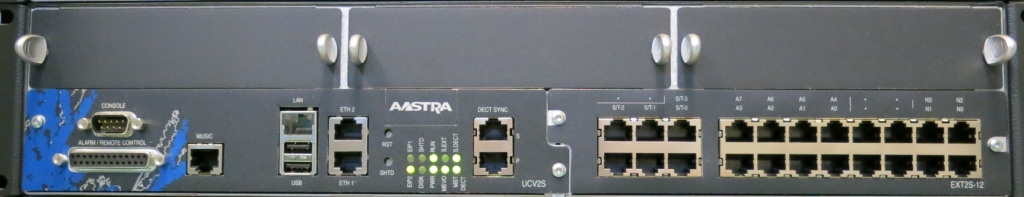

On donne la photo du PABX Aastra AXS12 utilisé en TP.

Q1) Quelles sont les cartes présentes dans le PABX ?
1. carte mère CPU et extension MIX244
2. Carte mère UCV-S et Carte d’extension EXT2-S12
3. Carte mère UCV-S
On donne comme documentation le manuel d'installation:

- Clic droit sur le lien manuel d'installation, "ouvrir dans un nouvel onglet",
- Faire CTRL F dans acrobat reader et mettre le nom de la carte mère ( celle qui a autre chose que des téléphones = connecteur RJ45 ).
- Faire l'inventaire des postes que l'on peut brancher.
- Recommencer pour la carte d'extension.

Q2) En déduire combien peut-on brancher de postes analogiques sur notre installation ?
1. 4
2. 12
3. 8
4. 22
Toujours avec le manuel d'installation.

Q3) Combien peut-on brancher de postes numériques ?
1. 8
2. 4
3. 12
4. 22
Toujours avec le manuel d'installation.

Q4) Combien peut-on brancher de postes RNIS S0 ?
1. 4
2. 8
3. 22
Toujours avec le manuel d'installation.

Q5) Combien peut-on brancher de lignes analogiques LR ?
1. 8
2. 4
3. 0
Toujours avec le manuel d'installation.

Q6) Combien peut-on brancher de lignes RNIS T0 ?
1. 22
2. 8
3. 4
Toujours avec le manuel d'installation, on s'intéresse au cablage de postes téléphoniques.

Q7) En regardant la documentation de la carte EXT2-S12 ( chapitre 4.9 ), indiquer si on peut brancher sans adaptateur sur le PABX AXS12
1. un poste numérique ALCATEL avec broche 4-5 d'une prise RJ45
2. un poste analogique d'un vieux PABX MATRA avec broche 4-5 d'une prise RJ45
3. un poste analogique du réseau de l'IUT avec broche 7-8 d'une prise RJ45
On a fini la phase de choix des cartes et de mise en place du matériel = installation du matériel.
On commence la configuration du matériel ( reset, adresse IP, licences,... ). Pour cela il faut relier le PC de configuration au PABX par le port console ( liaison série V24 ).

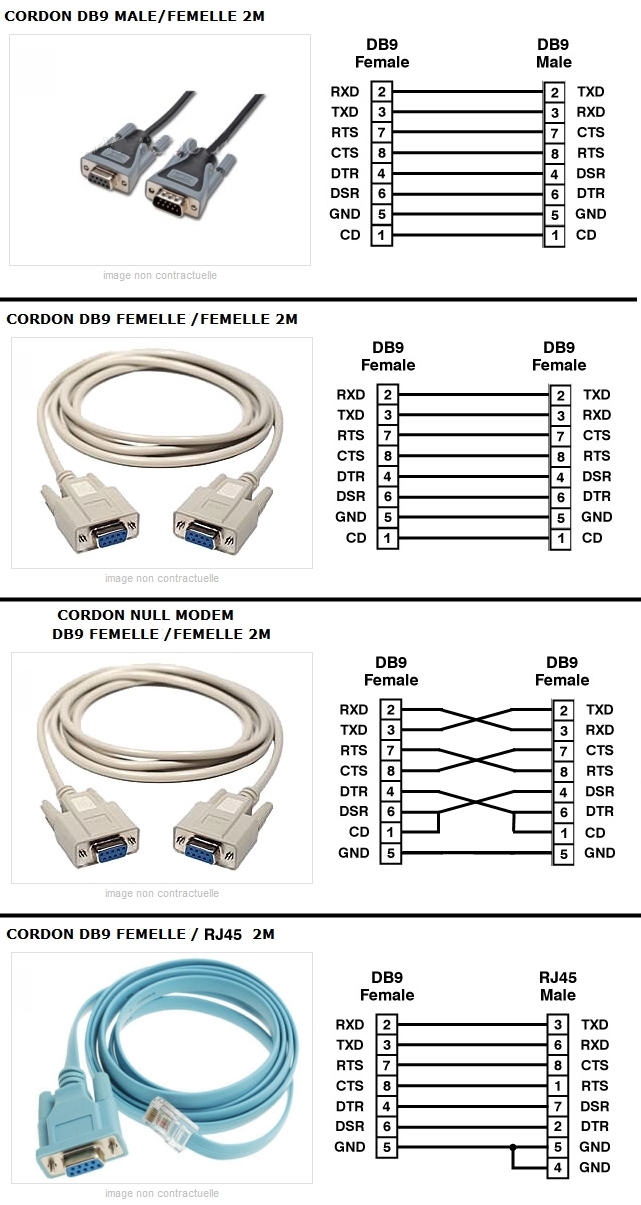

On donne l’extrait suivant de documentation d’un fournisseur de câble série

Ouvrir le manuel d'installation et faire une recherche de l’expression “port COM”, trouver l'occurence qui donne le schéma du câble à utiliser.

Q8) Quel est le câble à acheter ?
1. Cordon droit DB9 mâle/femelle
2. Cordon droit DB9 femelle/femelle
3. Cordon croisé null modem DB9 femelle/femelle
4. Cordon droit D9/RJ45
On donne comme documentation le guide d'installation rapide.

On souhaite faire le configuration. Dans un premier temps on se connecte par port série pour vérifier l'adresse IP = Mise en service d’une nouvelle installation.

Q9) Le port et la configuration du port série sont
1. Connecteur Console et configuration 9600-8-n-1
2. Connecteur LAN et configuration 9600-8-n-1
3. Connecteur Console et configuration 115200-8-n-1
4. Connecteur LAN et configuration 115200-8-n-1
On donne comme documentation le guide d'installation rapide.

On continue la configuration par port série = Mise en service d’une nouvelle installation

Q10) Lors de l'affichage de messages, on doit taper des touches pour accèder à un menu d'informations
1. A l'affichage de "Identification starting", on tape CTRL et I
2. A l'affichage de "Identification starting", on tape CTRL et U
3. A l'affichage de "Hyperterminal", on tape CTRL et I
On donne comme documentation le guide d'installation rapide.

On continue la configuration par port série pour préparer le passage en IP.

Q11) Pour visualiser les paramètres IP, on doit taper la touche
1. R
2. S
3. T
On donne comme documentation le guide d'installation rapide.

Avec l'information affichée par le menu du port série, on obtient l'adresse IP

Q12) L'adresse IP par défaut est
1. 192.168.92.246
2. 192.168.1.1
3. 192.168.65.1
On donne comme documentation le guide d'installation rapide.

On lance un navigateur http pour faire la confiugration par interface web: https://@IP ( @IP est la valeur d'adresse IP visualisée par le menu de Q11 )
On accède à l'interface d’exploitation AMP ( Aastra Management Portal).

Q12) Les identifiiants sont:
1. admin, admin
2. admin, 1234
3. admin, pbxk1064
Après la phase d'installation avec le choix des cartes ( manuel d'installation )
puis la phase de configuration du matériel ( guide d'installation rapide ),
on passe à la phase de configuration téléphonique ( manuel d'exploitation ).

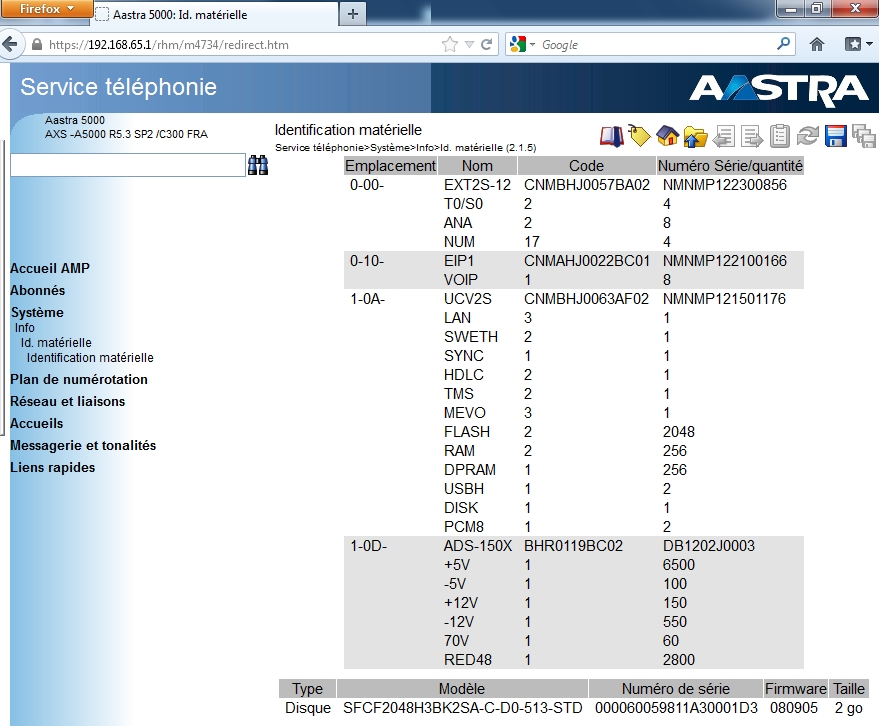

Après connexion à l'interface de configuration AMP, on va dans le menu Système > Info > Id. matérielle

Les emplacement des connecteurs de carte sont définis par une référence Rack-carte-équipement.
L'AXS12 a 2 racks dans lesquels on met des cartes.Dans ce menu, colonne quantité, on retrouve le nombre de postes que l'on peut connecter.

Q14) Les abonnés ou lignes de type analogiques, numériques ou rnis se trouvent à un emplacement de type
1. 000xx
2. 001xx
3. 10Axx
4. 10Dxx
Un abonné est associé à un abonnement ( n° d'annuaire, nom,... ) et à un terminal ( emplacement ). On veut créer un abonnement via le menu suivant dans AMP:

Ouvrir le manuel d'exploitation. Rechercher le menu "CREATION D’ABONNEMENTS".

Q15) Le type MULTIUSAGER permet
1. d'associer un poste et un numéro seul
2. d'associer plusieurs postes et un numéro
3. d'associer un poste et plusieurs numéros
4. d'avoir un poste qui reçoit les appels venant de l'extérieur si on n'a pas de SDA.

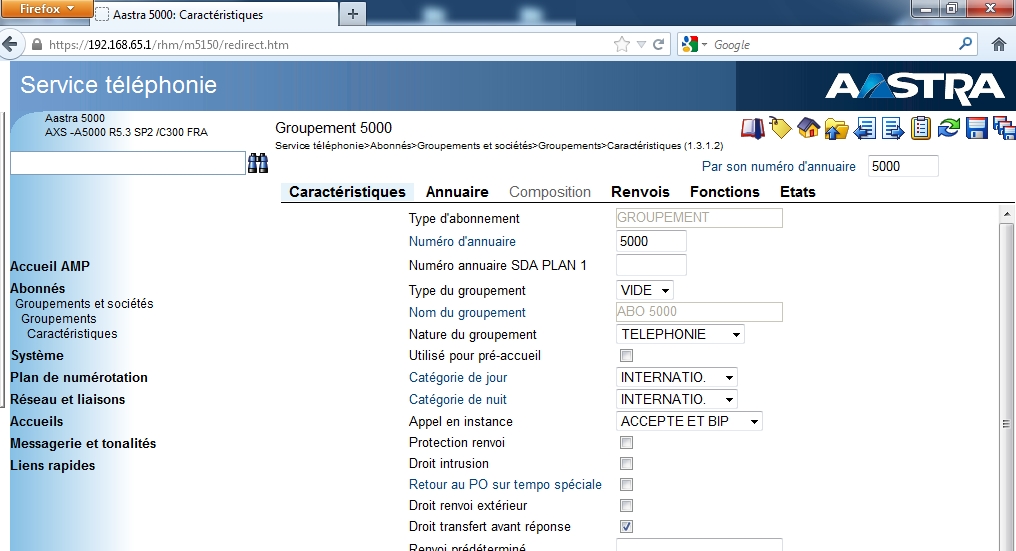

On veut faire un groupement de postes tel qu'un appel vers le groupe déclenche les sonneries de tous les membres du groupe, le premier qui décroche prenant l'appel.
On crée un abonné de type GROUPEMENT.

Rechercher le menu "DEFINITION D'UN GROUPEMENT" puis le paragraphe “Type du groupement” dans le manuel d'exploitation

Q16) Quel est le type de groupe à programmer ?
1. cyclique
2. ordonné
3. appel général
Les numéros sont soit des numéros d’abonnés, soit des numéros de facilités ( appel de fonction interne comme renvois, interceptions,...).

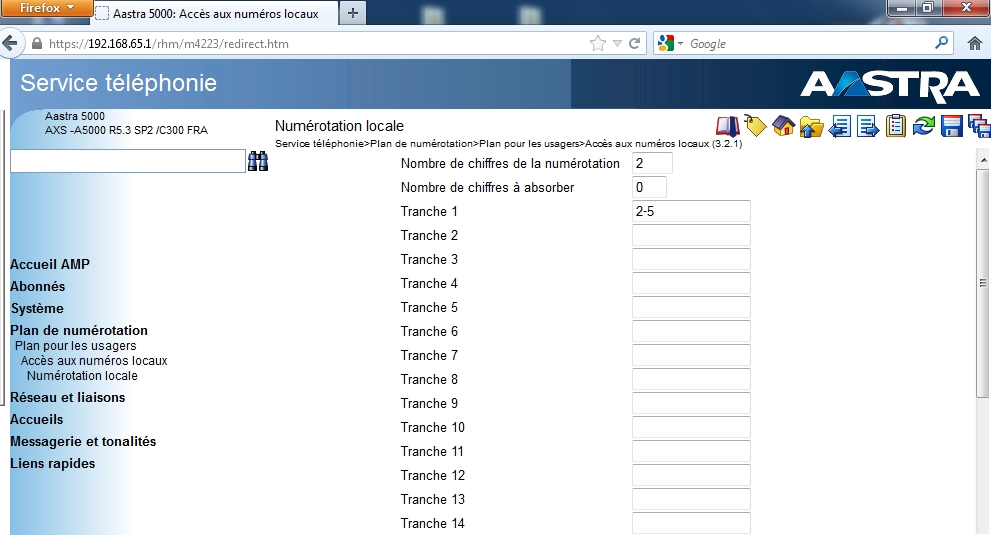

On donne l’image du menu de définition du plan de numérotation local ( ligne Tranches = comment commence le numéro, "-" = jusqu'à )

Q17) Quels sont les numéros que l’on peut affecter à des abonnés ?
1. 2 à 5
2. 2x ET 5x ( où on choisit x )
3. 20 à 59
4. 20 à 79
On donne la vidéo d'un extrait de programmation. ( on peut utiliser le zoom du navigateur web: CTRL et + )

Q18) Le programmateur a créé
1. 2 postes numériques aux premiers emplacements disponibles avant un PO
2. 2 postes analogiques
3. un groupe de 3 postes
Toujours dans cette vidéo d'un extrait de programmation ( on peut utiliser le zoom du navigateur web: CTRL et + ).

Q19) Concernant les postes 2000 et 2001, on peut dire d'eux que:
1. ils sont affectés au même téléphone
2. ils ne seront pas joignables directement de l'extérieur ( pas de SDA )
3. ils servent de modem de télémaintenance ( programmation à distance )
Toujours dans cette vidéo d'un extrait de programmation ( on peut utiliser le zoom du navigateur web: CTRL et + ).

On a défini un poste opérateur pour faire standard téléphonique.

Q20) Quelle caractéristique est vraie ?
1. Il est placé au premier emplacement de poste numérique
2. C'est le poste 2000
3. C'est un poste analogique
4. pour l'appeler par son numéro ( pas la facilité 9 ) on compose 3000
