Attachement au réseau: Voie balise Codage MIBDans PBCH en milieu de bande de fréquences, le téléphone trouve les messages MIB ( les SIB sont dans la partie data PDSCH ). Ces messages sont émis en modulation QPSK.

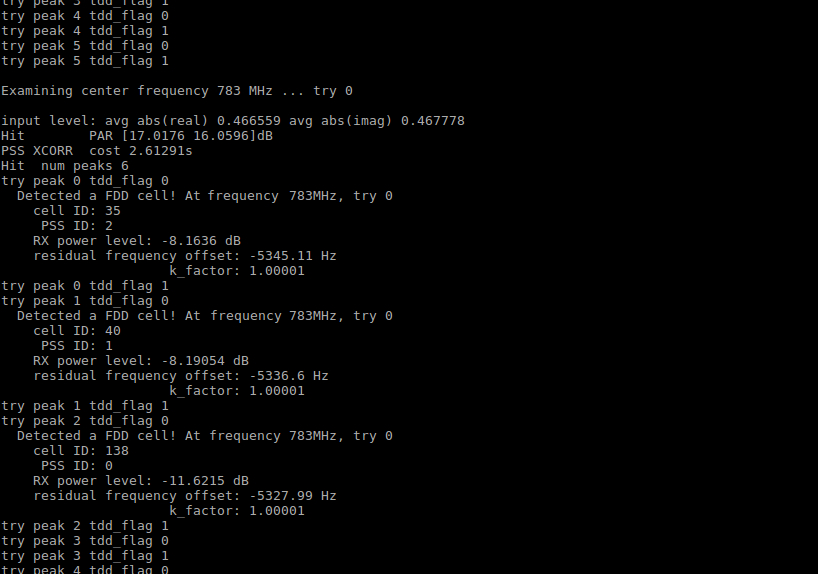

Après avoir trouvé la synchro, le téléphone en déduit le PCI = 3xSSS + PSS.
Puis il lit le bloc MIB:
- 3 bits for system bandwidth (000-111 ) => en ASN1 "n6" = 6 RB pour 1,4 Mhz, "n15" pour 3 MHz, "n25" pour 2 MHz, "n50" pour 10 MHz, "n75" pour 15 MHz, "n100" pour 20 MHz
- 3 bits for PHICH information (1 bit to indicate normal or extended PHICH , 2 bit to indicate the PHICH Ng value: En ASN1 ⅙, ½, 1 ou 2)
- 8 bits for system frame number
- x bits are reserved for future use ( x pas donné ici pour ne pas donner la réponse... )
Le bloc MIB indique les informations largeur de bande, la configuration PHICH ( phich-Resource = Facteur Ng = ⅙ ou 1 ou ½ ou 2 ), numéro de trame.
Le CRC de ce message d’information est modifié par XOR avec un masque lié au nombre d’antenne.
Le récepteur par calcul sur le CRC peut en déduire le nombre d’antenne ( MIMO ou non: 1 antenne masque 16 bits 00000000000000000, 2 antennes 1111111111111111, 4 antennes 0101010101010101 ) et vérifier s’il détecte de la puissance sur ses antennes.
=> Avec synchro ( PCI = 3xSSS+PSS ) et MIB, le terminal en déduit les éléments essentiels de l’organisation de la trame.
On s'intéresse à la taille du message et au codage FEC.
Pour s'informer on va sur la page de
description du codage de PBCH.
Q14) Quel est le nombre de bits d'info d'un message MIB et le taux de codage des FEC appliqués.
-> regarder les détails de l’étape < CRC Attachement : 36.212-5.3.1 > en entrée “BCH data”
-> puis regarder les détails de l’étape < Channel Coding : 36.212-5.3.1> “output of channel coding” ou regarder le schéma ( c en entrée, d en sortie )
